Projekt Beschreibung

Slide megasecureurope fm-Zertifizierung Water-Gate© WL39 Serie | Testbecken der US-Armee Slide Überflutungs-Tests FM-Zulassung Megasecur Watergate Installationsschema der Prüfungen von mobilen Barrieren | Befestigung an 2 Wänden. Slide Vorbereitungs-Tests überfluten FM-Zulassung Megasecur Europa Installation des Water-Gate©-Hochwasserschutzes | 90°- und 63°-Winkel. Slide Hochwasserschutz Vorbereitung für die Zertifizierung Megasecureurope Montage des flexiblen Damms auf einer Stützwand | Keine Verankerung. Slide Hochwasserschutzecke Flexibler Water-Gate©-Kofferdamm, an der anderen Stützwand mit Wasser gefüllt. Slide Prinzip Hochwassertest Zertifizierung Megasecureurope Ansicht des Wellengenerators | US-Armee Slide Hochwassertest Wellenwiderstand Rutschhemmungstest mit starken Wellen und niedrigem Wasserstand. Slide Hochwassertest des Widerstands gegen Strom Haltetest mit hohem Parallelstrom. Slide Prinzip der Testschutzfluten FM-Zulassung Aufprallprüfgerät | US-Armee.

FM Global Zertifizierungsprüfung | Forschungs- und Entwicklungszentrum der US-Armee (ERDC)

flood Vicksburg USA

US Army Corps of Engineers
Halls Ferry Rd, Vicksburg, MS, USA
32.346044, -90,833846
Geprüfte Maße 1. Installationszeit
2. Wiederverwendbarkeit
3. Auswirkungen auf die Umwelt
4. Wasserdichtigkeit und Stabilität bei 30 %, 60 % und 100 % der Dammkapazität
5. Wellenwiderstand bei 60 %, 80 % und 100 % der Dammkapazität
6. Widerstand gegen Parallelströme
7. Schockfestigkeit (Rumpfaufprall)
8. Überlaufwiderstand (120 % der Dammkapazität).
Ausgedehnte Länge 40 m (x 3 mal)
Material 2 Barrieren vom Typ WL 3950 + 1 Barriere vom Typ WL3930
2 Barrieren vom Typ WL 5050 + 1 Barriere vom Typ WL5030
2 Barrieren vom Typ WL 6050 + 1 Barriere vom Typ WL6030
Schutzhöhe 100 cm | 127 cm | 152 cm
MUmsetzung 2 Personen
Installation Abstützung auf 2 parallelen Widerlagern im Abstand von 9 Metern
Ort Vicksburg, USA
hochwasserschutz us army megasecureurope



Das Prüfprotokoll wurde von FM Approvals entwickelt.
Zulassungsnorm für Hochwasserschutzeinrichtungen | Klasse Nummer 2510

Das Testgelände wurde speziell für innovative Hochwasserexperimente konfiguriert, indem Deiche gegen zwei Widerlager mit einer Öffnung von 9,1 m (30 Fuß) zwischen den Wänden gebaut werden konnten.
Auf dem Betonboden wurde ein geometrischer Grundriss der Testfläche angebracht und alle Vorrichtungen müssen diesen Grundriss einhalten. Eine Seite des Grundrisses berührt die Betonwand in einem Winkel von 90 Grad, die andere Seite grenzt in einem Winkel von 63 Grad an die Betonwand an. Das Ziel von zwei verschiedenen Winkeln ist es, die geometrische Variabilität der realen Welt zu simulieren und die Konstruierbarkeit und die geometrische Flexibilität des Produktes jedes Lieferanten zu demonstrieren. Darüber hinaus ermöglicht die asymmetrische Geometrie eine Variabilität der Wellenbelastung während der hydrodynamischen Prüfung und verursacht einen scheinbaren Strom entlang der Wand von 63 Grad.

Prinzip der Hochwasserschutzprüfung FM-Zulassung

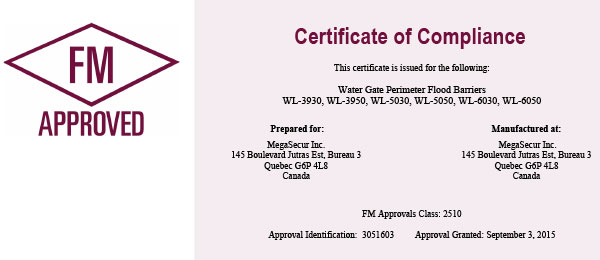

Die Water-Gate-Barrieren haben am 3. September 2015 ihr Konformitätszertifikat erhalten.
Weltweit sind bisher nur 3 mobile Wasserschutzsysteme FM-zertifiziert!
