Projekt Beschreibung

#8 | Installation auf Schwelle – Wehr

Wie kann man eine Wasserklinge schnell ablenken, um Arbeiten auszuführen?

Die Installation kann von der Bank oder auf einem Abschnitt der Schwelle erfolgen.

Diese Installation zeichnet sich aus durch:

  • eine teilweise Abweichung des Stroms
  • eine ziemlich niedrige Klingenhöhe

Die Höhe des flexiblen Kofferdamms hängt vom Profil der Schwelle ab, dh von ihrer Scheitelbreite und der Neigung der stromaufwärtigen Verkleidung.

Flexible Kofferdämme Water-Gate ©. Diagramm einer Installation an einer Flussschwelle Überlauf. Fall Nr. 7

Positionierung von flexiblen Kofferdämmen auf der Schwelle

  • Die Schwellenfläche ist oft extrem rutschig. Vor dem Verlegen des Kofferdamms werden Kiesstämme oder große Steine ​​auf die Schwelle gelegt, um die Reibungskräfte zu erhöhen (mindestens 1 Beutel alle 2 m).
  • Wenn der Strom wirklich zu stark ist, werden Ankerpunkte in Höhe des Scharniers platziert, um ein Verrutschen des Kofferdamms zu verhindern.
  • Die Vorderkante des Kofferdamms muss grundsätzlich die stromaufwärtige Ausrichtung der Schwelle überschreiten. Wir ballastieren die Vorderkante, um zu verhindern, dass der Strom die Leinwand anhebt und dann unter den Kofferdamm sickert.
Positionierung eines flexiblen Kofferdamms auf einer Schwelle mit breitem Kamm. Ballastierung der Vorderkante und des Sandsacks unter dem Kofferdamm zur Verstärkung der Reibungskräfte.
Ballastierung der Vorderkante eines Kofferdamms WA-6050. Doppelte Schwelle im Dole du Jura.
Water-Gate © WA-6050 Kofferdamm, dessen Ende auf einer flachen Schwelle mit geringer Neigung stirbt.

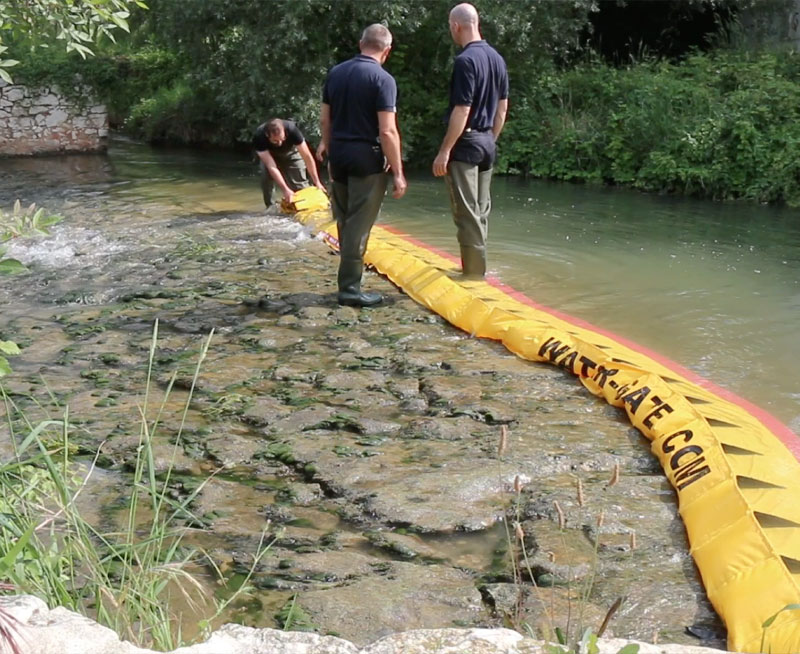

Wie man eine Flussschwelle in 3 Minuten austrocknet! Modell WL-06 mit integriertem Vorschaltgerät.
